Лабораторный 3D-сканер Denpark Z9

Лабораторный 3D-сканер Denpark Z9 (Денпарк) - старшая модель серии Z для зуботехнической лаборатории: две камеры по 5 МП, точность до 5 мкм по ISO 12836, цветной скан гипсовых моделей и оттисков и вес всего 6 кг.

Главные преимущества Denpark Z9

Что умеет Denpark Z9

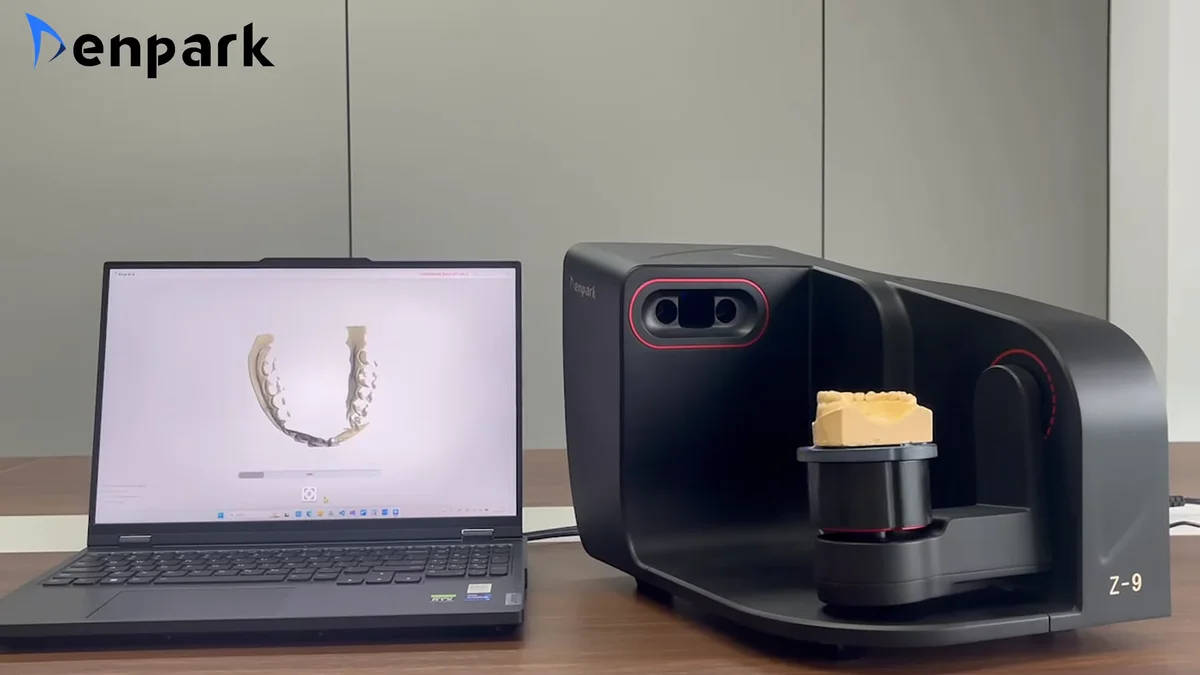

Denpark Z9 - лабораторный сканер серии Z (Денпарк), у которого самые высокие в серии разрешение камер и точность. Его используют в ортопедической стоматологии, ортодонтии и имплантологии: он снимает гипсовые модели, оттиски, штампики, артикуляторы, восковые модели и поверхности с текстурой.

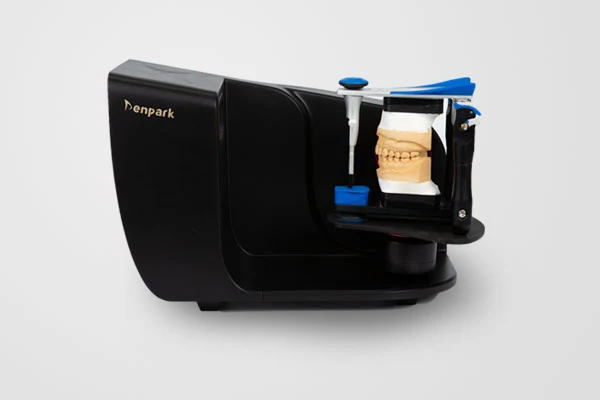

Открытая архитектура

Конструкция открытая: рабочий процесс прозрачен, а аксессуары совместимы со сканером полностью. Магнитная система аксессуаров делает работу плавной и безопасной.

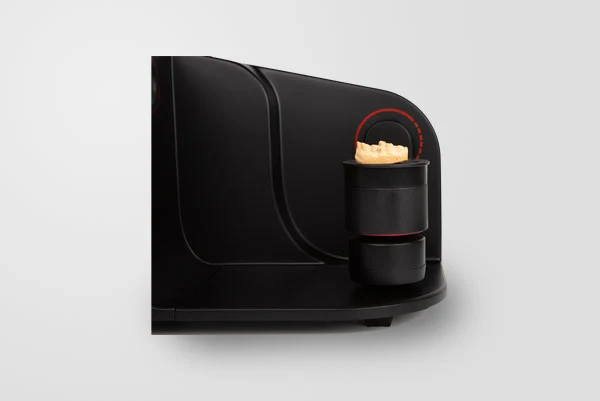

Магнитный столик

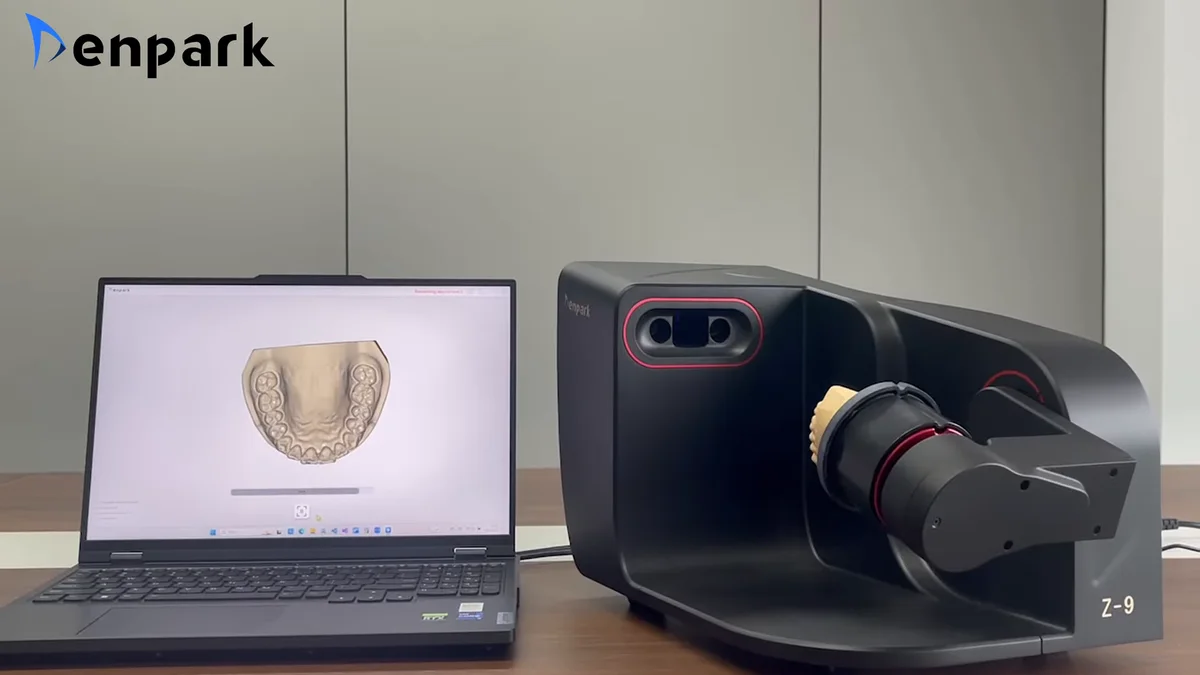

Модель, штампик или артикулятор крепятся на столике магнитной системой, а столик поворачивает и наклоняет объект перед камерами.

Точность до 5 мкм

На тестовом образце по ISO 12836 Z9 показывает погрешность не больше 5 мкм. Для сравнения, у Z5 этот показатель не больше 6 мкм.

Две камеры по 5 МП и синий свет

Две камеры по 5 МП вместе с синей подсветкой снимают мелкие детали поверхности. Область сканирования - 96 x 82 x 60 мм.

Реальный цвет модели

Z9 передаёт цвет модели с высокой насыщенностью и яркостью. Алгоритмы уменьшают объём данных, но сохраняют естественную текстуру, а файлы открываются в основных CAD-системах.

Оттиски без переворота

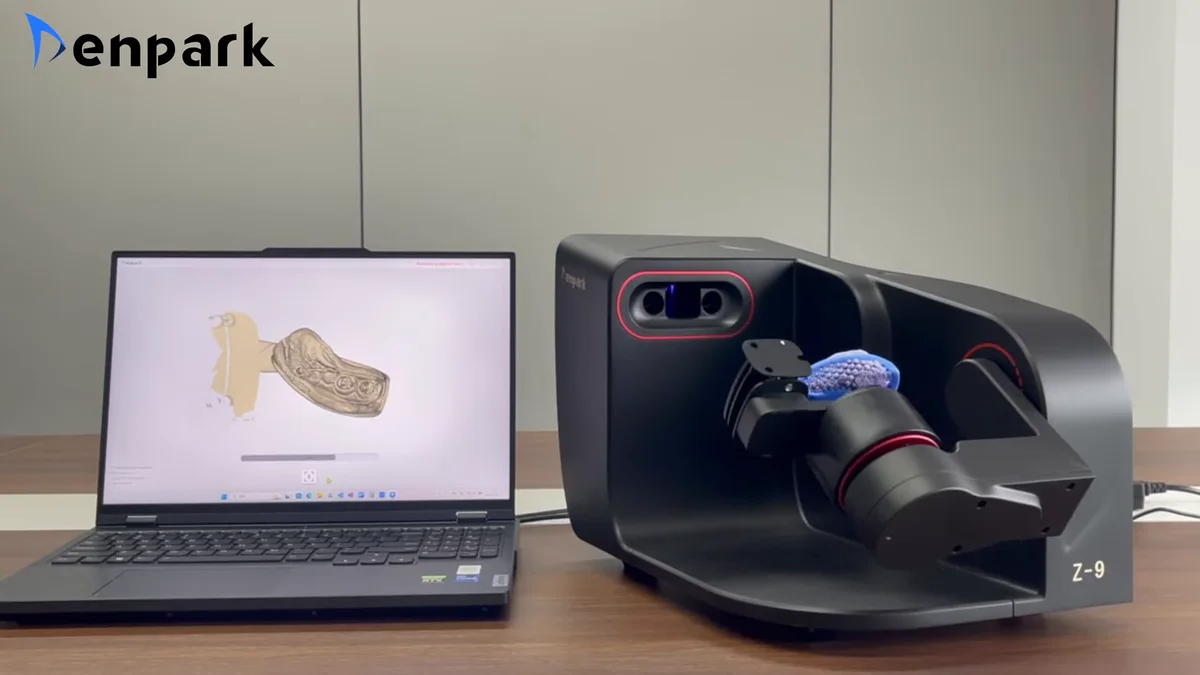

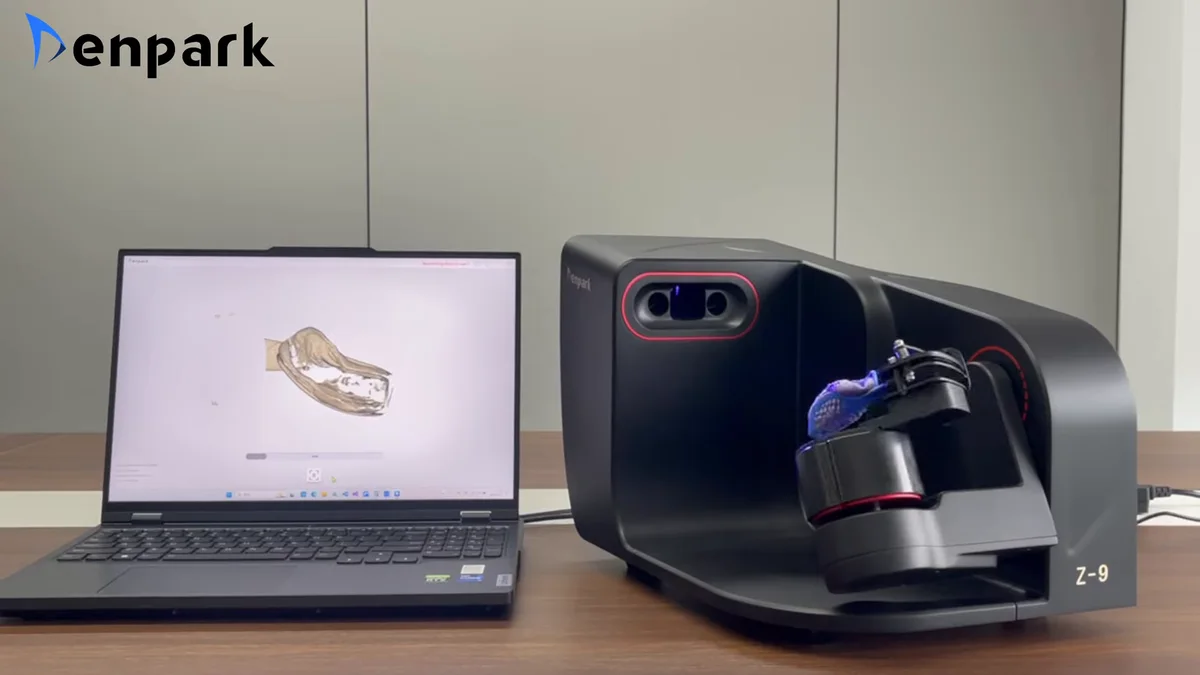

Z9 сканирует оттиск с одной и с двух сторон, и переворачивать его руками не нужно: двусторонний скан идёт на специальных фиксаторах. Полный оттиск дуги занимает 29 секунд.

Тройная ложка

Обе стороны тройной ложки сканируются одной автоматической последовательностью. Смещения от ручной перестановки исключены, данные получаются целыми.

Проверка совмещения

При совмещении фрагментов программа проверяет точность, показывает ошибки регистрации на модели и не даёт пропустить смещение.

Артикулятор

Z9 снимает артикулятор в динамическом и статическом режиме и переносит положение челюстей. Динамический режим собирает полные данные прикуса с щёчной стороны, а это нужно для точной окклюзии при дизайне.

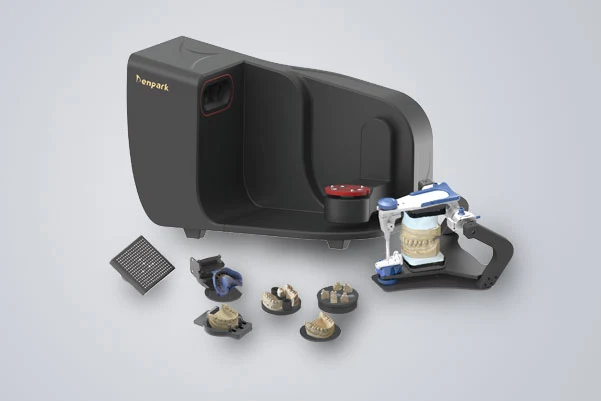

Аксессуары и штампики

К сканеру подходят штампики, фиксаторы оттисков и артикуляторы. Режим нескольких штампиков в программе снимает их одним заданием.

Как работает Denpark Z9

1. Установите объект. закрепите гипсовую модель, штампик, оттиск или артикулятор на магнитном столике
2. Выберите режим. в Control Center задайте тип работы: реставрации, несколько штампиков или ортодонтия
3. Запустите скан. синий свет и две камеры по 5 МП снимают объект, столик сам меняет положение
4. Проверьте результат. программа сверяет совмещение и показывает ошибки регистрации на экране
5. Сохраните модель. выгрузите цветную модель в STL, PLY или OBJ и откройте в CAD-программе для дизайна

Программа и совместимость Denpark Z9

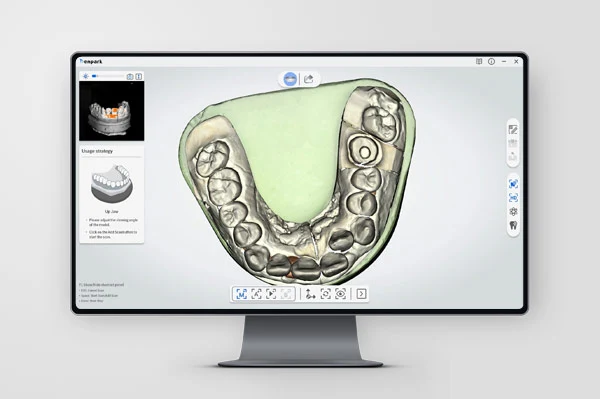

Со сканером работает программа Control Center. В ней несколько режимов работы: реставрации, несколько штампиков, ортодонтия. Есть сканирование артикулятора разных типов с переключением между статикой и динамикой, создание основания модели с замкнутым объёмом для 3D-печати и фрезеровки и анализ окклюзии цветовым градиентом. Данные сохраняются в STL, PLY и OBJ. Для связи с exocad у Denpark есть видеоинструкция по интеграции.

Минимальный компьютер: процессор Intel i7 10700, 16 ГБ памяти, видеокарта NVIDIA GeForce GTX 1660 6 ГБ, Windows 10 (64 бит), порт USB 3.0. Рекомендуемый: Intel i7 13700, 32 ГБ памяти, видеокарта RTX 2060 SUPER 8 ГБ, Windows 11 (64 бит).

Обслуживание и обучение

Для Z9 доступны центр загрузки с программой Control Center, обновлениями и руководством пользователя, обучающие видео по функциям и заявка в техническую поддержку. Питание сканера - DC 24 В, подключение по USB 3.0, габариты 393 x 271 x 264 мм, вес 6 кг.

Сравнение с соседними моделями

У серии Z две модели, в серии L три. Точность по ISO 12836: Z5 и L3 - не больше 6 мкм, Z9, L6 и L9 - не больше 5 мкм. Подробное сравнение Z9 с Z5:

Кому подойдёт

Зуботехническим лабораториям и фрезерным центрам, для которых важна максимальная точность в серии: Z9 снимает с погрешностью до 5 мкм и камерами по 5 МП. Если важнее скорость, смотрите Z5: полная дуга там сканируется за 9 секунд. Другие приборы бренда - в разделе сканеры Denpark, остальные лабораторные модели - в разделе лабораторные 3D-сканеры.
