3D-сканер лица Shining 3D MetiSmile MR

3D-сканер лица Shining 3D MetiSmile MR (сканер лица Шайнинг для стоматологии) снимает лицо пациента за 10 секунд с точностью 50 мкм и сразу умеет отслеживать движение нижней челюсти: модуль траектории входит в версию MR.

Главные преимущества Shining 3D MetiSmile MR

Два режима работы MetiSmile MR

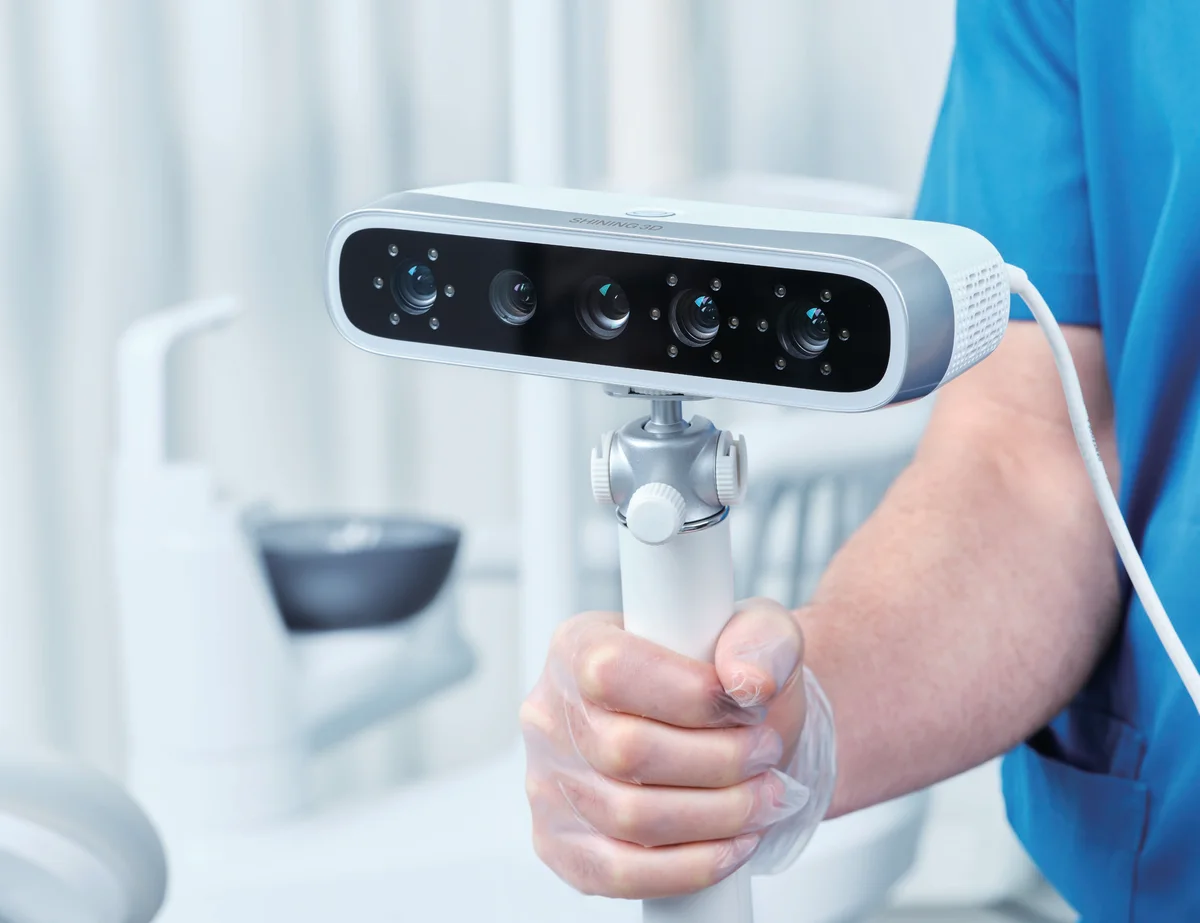

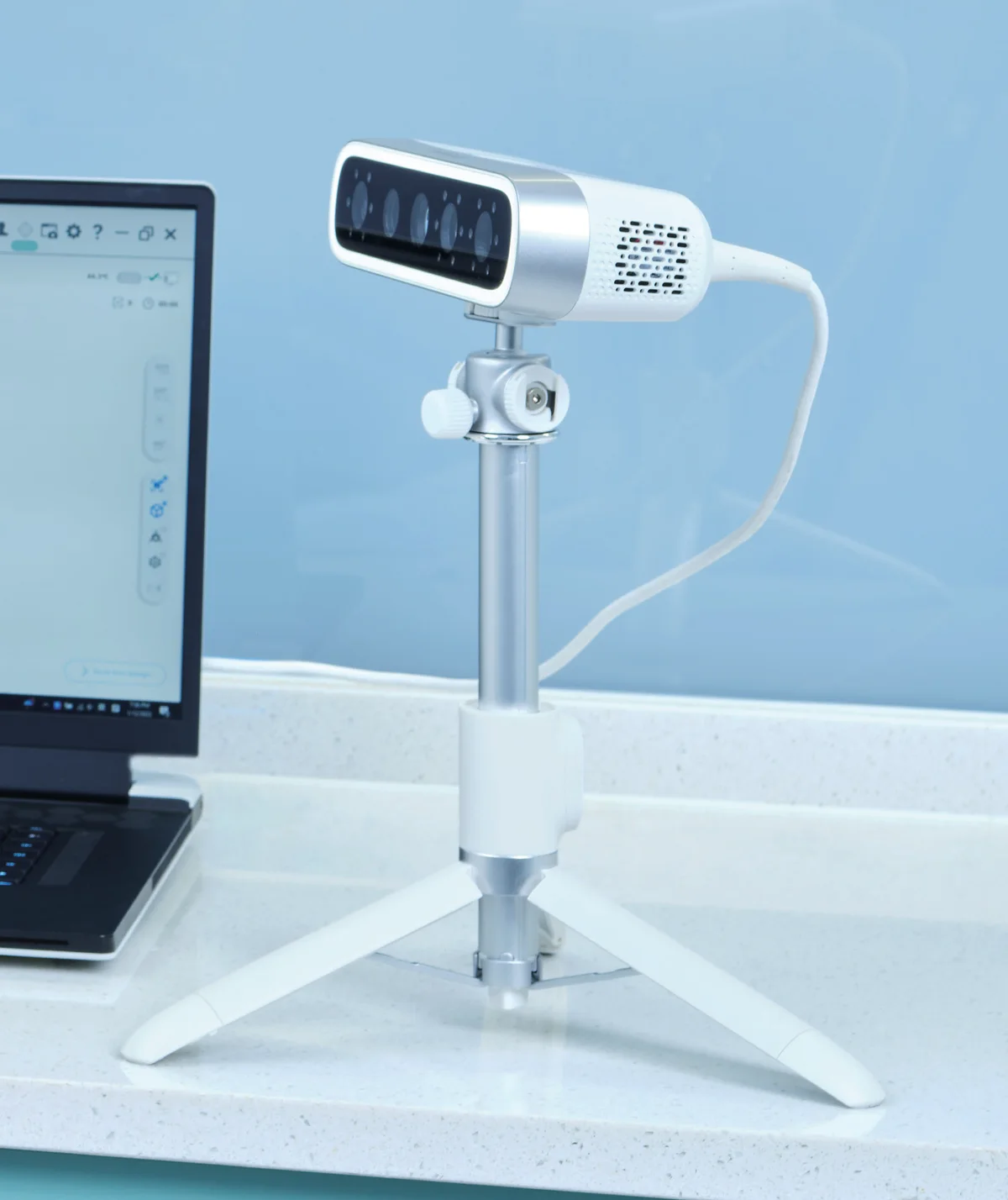

Сканер можно держать в руке или закрепить на штативе: врач выбирает удобный вариант для кабинета и пациента. Программа ведёт по сценарию сканирования и подсказывает каждый шаг, а автоматическая регулировка яркости сохраняет качество текстуры лица.

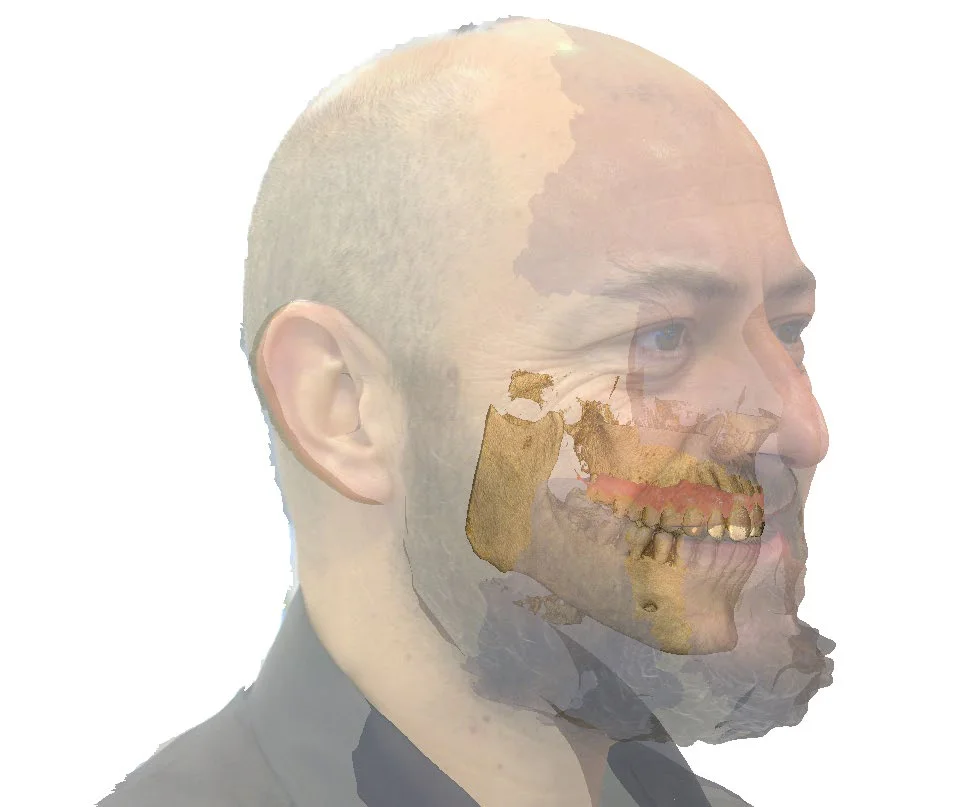

Как собрать виртуального пациента

1. Внутриротовой скан. Сначала внутриротовым сканером снимают зубы пациента.
2. Скан лица. MetiSmile MR за 10 секунд снимает лицо пациента.
3. Совмещение. Внутриротовые данные загружают в программу сканера, и они встают на место автоматически.
4. Данные КТ. Загружают данные DICOM, и получается виртуальный пациент: скан лица, зубы и кость в одной системе координат.
5. Планирование. По виртуальному пациенту проектируют улыбку, оценивают лицо и планируют лечение.

Что умеет MetiSmile MR

Программа напрямую сегментирует данные DICOM и совмещает скан лица, внутриротовой скан и КТ автоматически. Ортодонтическая симуляция показывает, как изменятся зубы и лицо после лечения, а инструмент измерения распознаёт на лице ключевые точки и плоскости и сравнивает состояние до и после. Модуль ConsulDSD строит проект улыбки в 3D за считаные минуты: пациент видит будущий результат в объёме, а не на плоском снимке анфас. Подходит для челюстно-лицевой хирургии, имплантации и протезирования, ортодонтии, медицинской косметологии и эстетической реставрации.

Траектория нижней челюсти

MetiSmile MR точно фиксирует движение нижней челюсти пациента. В сочетании с внутриротовым сканом получаются цифровые динамические окклюзионные контакты: врач находит и устраняет преждевременные контакты, а реставрации получаются стабильными надолго. Данные траектории передаются в exocad для проектирования протезов. Дополнительно можно докупить анализ траектории: он показывает движение мыщелков и режущего края в разных направлениях вместе с данными КТ и помогает оценивать координацию движений, симметрию и стабильность при ВНЧС-расстройствах (окончательный диагноз ставит врач). Ещё один платный модуль подбирает оптимальное положение челюстей: для пациентов с зубами - для шин, для беззубых - для протезов, при этом он подходит только пациентам без ВНЧС-расстройств.

Камеры, свет и поле зрения

В корпусе MetiSmile MR стоят инфракрасный проектор VCSEL, три камеры сбора данных по 1,3 МП и одна текстурная камера высокого разрешения 5,0 МП. Камеры сбора данных строят форму лица с точностью до 50 мкм и дополнительно фиксируют мелкие детали зубов, а текстурная камера записывает цвет кожи так, что он выглядит естественно. Подсветка инфракрасная, без вспышки, поэтому пациенту комфортно, а белый светодиод с цветовой температурой 5500 K отвечает за цвет. На рабочем расстоянии 500 мм поле зрения составляет 210 x 270 мм.

Для каких задач нужен сканер лица

В челюстно-лицевой хирургии скан лица показывает мягкие ткани рядом с костью, когда он совмещён с данными КТ. В имплантации и протезировании виртуальный пациент помогает правильно выбрать положение челюстей и опору лица. В ортодонтии симуляция лечения показывает, как изменятся зубы и лицо, а измерения до и после лечения подтверждают результат. В медицинской косметологии и эстетической реставрации сканер даёт объёмную картину вместо плоской фотографии. Везде, где врачу и технику нужно увидеть одного и того же пациента одинаково, общая 3D-модель упрощает разговор.

Какой компьютер нужен

Для работы нужен компьютер с процессором Intel Core i7-8700 или выше, 16 ГБ памяти (лучше 32 ГБ), SSD от 256 ГБ, экраном 1920 x 1080 при 60 Гц, разъёмом USB 3.0 и Windows 10 (64 бита) или новее. Сканер питается от адаптера: вход AC 100-220 В, выход DC 12 В. Данные сохраняются в STL, OBJ и PLY.

Сравнение MetiSmile MR и обычного MetiSmile

Обе версии снимают лицо с одинаковыми камерами и точностью, а различается только набор модулей и комплект аксессуаров.

Кому подойдёт Shining 3D MetiSmile MR

Стоматологическим клиникам, ортодонтам, имплантологам и зуботехническим лабораториям, которые планируют лечение по лицу пациента и хотят видеть динамическую окклюзию. Другие сканеры Shining 3D - в разделе сканеры Shining 3D, а лабораторные модели - в разделе лабораторные 3D-сканеры.
